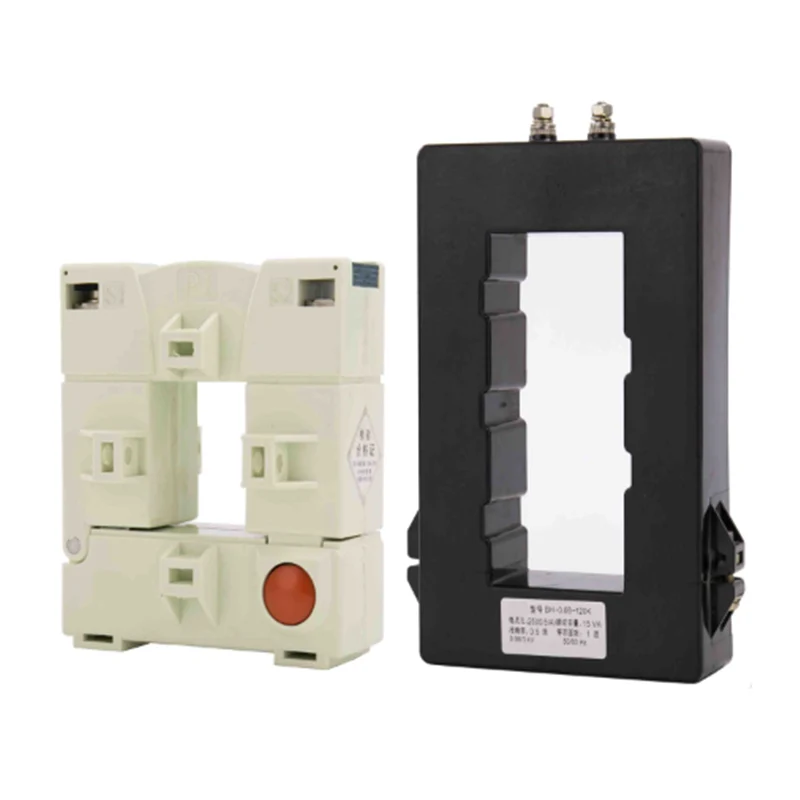

BH- 0,66 seeria K voolutrafod

BH-0,66-seeria K voolutrafod on CT-i jagatud tuum-tüüp. Kasutatakse peamiselt kaabli või siinibaari rakenduste jaoks ning praeguseks mõõtmiseks ja seireks. Jagatud südamiku kujundus võimaldab seda avada, paigaldada ja sulgeda ilma vooluringi lahti ühendamata, mille külge kinnitatakse. MÄRKUS. Pidage meeles, et CT paigaldamise ajal on rangelt keelatud avatud sekundaarne mähis, et vältida CT kahjustusi, samuti vigastusi ja õnnetusi.

Saada päring

Tootekirjeldus

BH- 0,66 seeria K voolutrafod Avatud tüüpi voolutrafo ja seda kasutatakse peamiselt kaabli- või siiniribal, mida kasutatakse voolu mõõtmiseks ja jälgimiseks ning kokku pandud toiteallika olukorras.

Märkus: praeguse trafo kokkupanekus keelab see kaks avada, et vältida praeguse trafo kahjustamist ja vältida seadmeid või tervisekahjustusi.

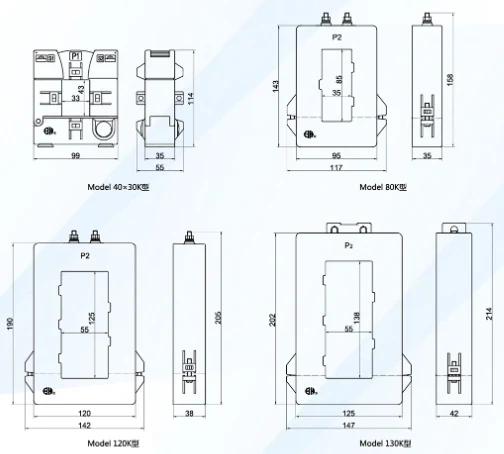

Spetsifikatsioonid ja mõõtmed

Mudel	Ülevaade mõõde (MM)						Akna mõõde (MM)
Mudel	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

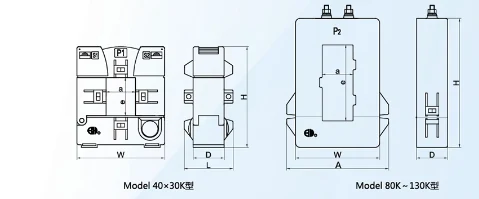

Skeem

Tehnilised parameetrid

Mudel		40x30k	80k	120k	130k
Täpsusklass		0,5 1	0,5 1 2	0,5 1	0,5 1
Esmane vool/sekundaarne Vool (A)		(VA) hinnatud koormus (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Avavalik

Jao (M㎡) Arv tuumajuhtmed		16	25	35	50	70	95	120	150	185	240
1CORE	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1CORE	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2CORES	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2CORES	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3 korpust	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3 korpust	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4CORES (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4CORES (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4CORES	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4CORES	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
