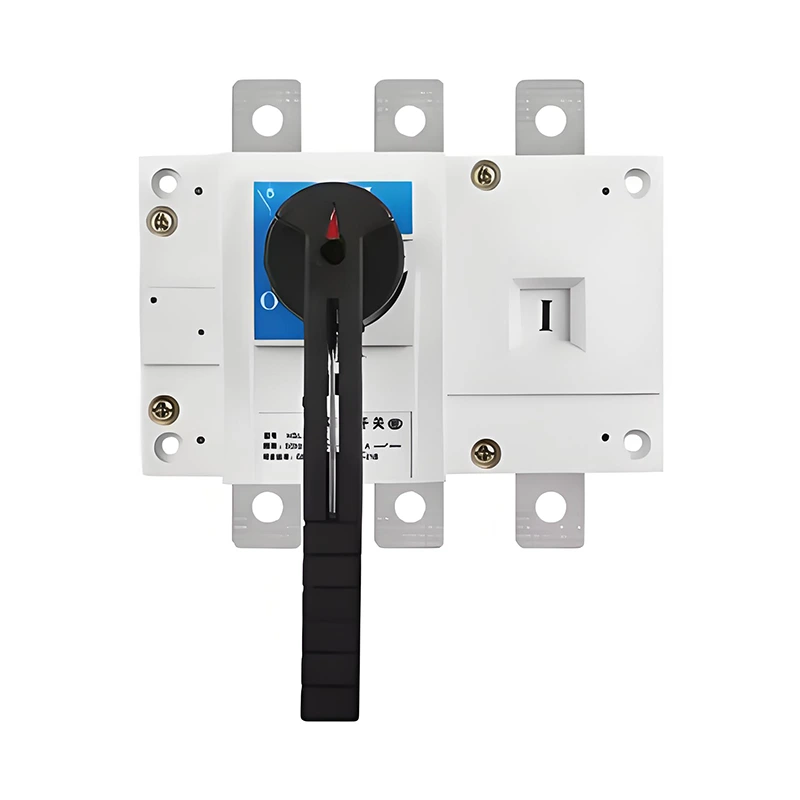

HGL -seeria koormuse eraldamise lüliti

Tere tulemast hulgimüügi HGL -seeria koormuse eraldamise lüliti meilt, iga klientide taotlus vastatakse 24 tunni jooksul. Sehnaider Electric on professionaalne tootja, tahaksime teile pakkuda HGL-seeria koormuse eraldamise lüliti ja pakume teile parimat müügijärgset teenust ja õigeaegset kohaletoimetamist. Koormuse eraldamislüliti on teatud tüüpi seadmed, mis isoleerib elektrivahetuse osa realisest ja loob selge murdepunkti vigase seadme isoleerimiseks või hoolduse läbiviimiseks.

Saada päring

Tootekirjeldus

HGL -seeria koormuse eraldamislüliti on sarnane konstruktsiooniga lahtiühendusega (mõlemal on lahtiühendamise olekus nähtavad lahtiühendamise punktid), kuid seda saab kasutada vooluringide avamiseks ja sulgemiseks, mis omakorda sarnaneb kaitselülitiga.

Kuid kaitselüliti saab juhtida ükskõik millist vooluringi, samas kui ALOAD -i purunemislüliti saab ainult sisse või välja lülitada või välja lülitada, või lülitada üle koormusvoolu, nii et seda kasutatakse ainult normaaloludes väljalülitamiseks ja vooluahelate jaoks, mitte lühise vooluvoolu. Siiski on nõutav, et selle struktuur edastaks lühise aja rikkevoolu ilma kahjustusteta.

Kuna kaare kustutamisseade ja koormusmurdu kontakt on loodud koormusvoolu katkestamiseks ja ühendamiseks, tuleks koormuse katkestuslülitit enamikul juhtudel kasutada ja viimane vastutab lühise rikke voolu katkestamise eest.

Koormuse lahtiühendavate lülitite ava- ja sulgemissagedus ja tööiga on tavaliselt kõrgem kui kaitselülitite oma.

1, kõrge purunemisvõime

HGL -i koormuse purunemise katkestamise lülitid on loodud elektrivoolu kõrge taseme käsitlemiseks, tagades ohutu lahtiühendamise isegi rasketes koormustingimustes.

2, tugev ehitus

Vastupidavate materjalidega ehitatud need lülitid pakuvad pikaajalist jõudlust ja suudavad taluda karme keskkonnatingimusi.

3, kompaktne disain

HGL-i koormuse purunemise katkendlülitite kompaktne ja ergonoomiline disain muudab need hõlpsasti paigaldatavate ja hooldatavate keskkondades.

4, ohutusmehhanismid

Varustatud täiustatud ohutusfunktsioonidega, sealhulgas kaare kustutamiskambrite ja nähtava pausi näitajatega, suurendavad need lülitid operatiivset ohutust.

5, täiustatud ohutus

Pakkudes usaldusväärseid vahendeid elektriskeemide lahtiühendamiseks, aitavad HGL -i koormuse katkestamise lülitid ära hoida elektrilisi õnnetusi ja seadmete kahjustusi.

6, täiustatud hoolduse tõhusus

Need lülitid võimaldavad elektriseadmete kiiret ja ohutut eraldamist, hõlbustades hooldust ja vähendades seisakuid.

7, mitmekülgsus

Sobib mitmesuguste rakenduste jaoks, sealhulgas energiajaotus, tööstuslikud masinad ja kaubanduslikud elektripaigaldised.

8, standardite järgimine

HGL -i koormuse purunemise katkestamine vastab rahvusvahelistele ohutus- ja tulemuslikkuse standarditele, tagades regulatiivsete nõuete järgimise.

Toote parameetri üksikasjad

7. 63 ~ 3150aElektrilised ja mehaanilised omadused

Tavapärane küttevool LTH			63a	100A	160A	250A	400A	630a	1000A	1250a	1600A	2000a	2500A	3150a
Ninte isolatsioonipinge UI (V)			750		800	1000
Dielektriline tugevus (V)			3000			3500
Hindatud impulss talub Vocage UIMIMP -d (KV)			6		8	12
Hinnatud tööpinge UE (V)			AC400、600
Hinnatud sagedus			50Hz
UTLALICATIOONITEEGIA			AC-21、22、23
Hinnatud töötav voolu- (A)	AC440V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-23	50	80	160	250	400	630	800	1000	1250	1250	2000	2500
	AC660V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	80	100	200	315	400	630	630	800	1000	1000	1250
		AC-23	40	63	63	125	200	250	250	400	500	/	/	/
Hinnatud maht (a)			10le
Hinnatud purunemisvõime (a)			8LE
Nimetatud lühise tegemine CapActy KCM (KA)			1.7	1.7	12	17	30	40	70			70
1S Lühike aeg talub praegust LCW -d (KA)			3	3	10	12	20	25	50			50
Mehaaniline elu (ajad)			5000	5000	5000		3000		2000			1000
Elektrielu (ajad)			1000	1000	1000		600		300			/
Operatsioonimoment (N.M)			3.5	3.5	6.5	10	15		27			60
Kaal (kg) (Ilma käepidemeta)		3p	0.32	0.39	0.88	1.6	3.8	4.2	10.5	10.5	16	31	31	42
Kaal (kg) (Ilma käepidemeta)		4P	0.34	0.41	1.1	2	4.6	5	13	13	20	40	40	49

HGL Series Load Isolation Switch

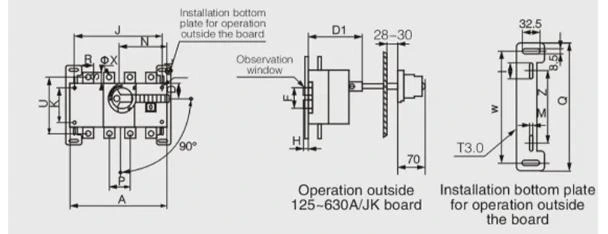

Spetsifikatsioon.	Alumise laua mõõde
125 ~ 630a	1	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630a	60	6.5	130	240	270

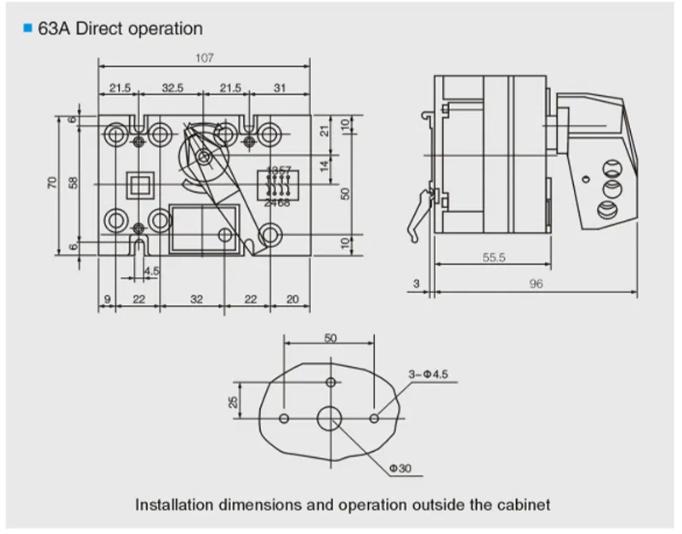

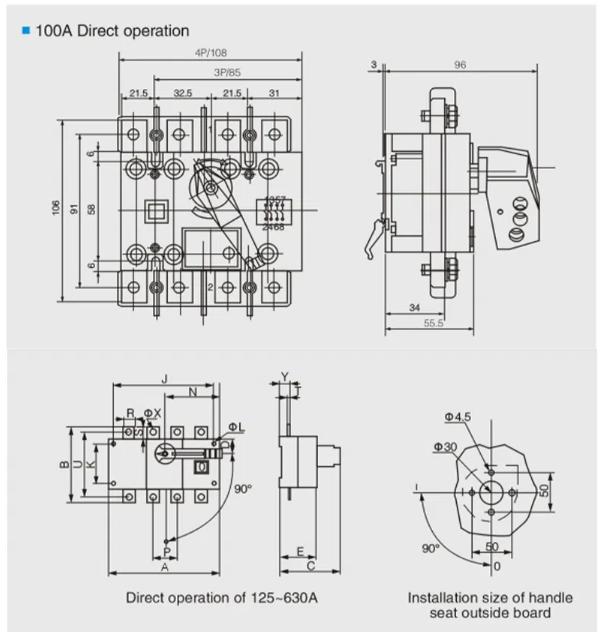

Spetsifikatsioon.	Üld- ja paigaldusmõõt
Sisse	A	A1	B	C	D	D1	E	ΦL	J	J1	K	N	P	R	S	T	U	Φx	Y	F	H
125A/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
125A/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
160a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
160a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
200A/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
200A/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
250a/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
250a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
315A/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
315a/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
400A/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
400A/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
500A/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
500A/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
630a/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
630a/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24

Kuumad sildid: HGL -seeria koormuse eraldamise lüliti
