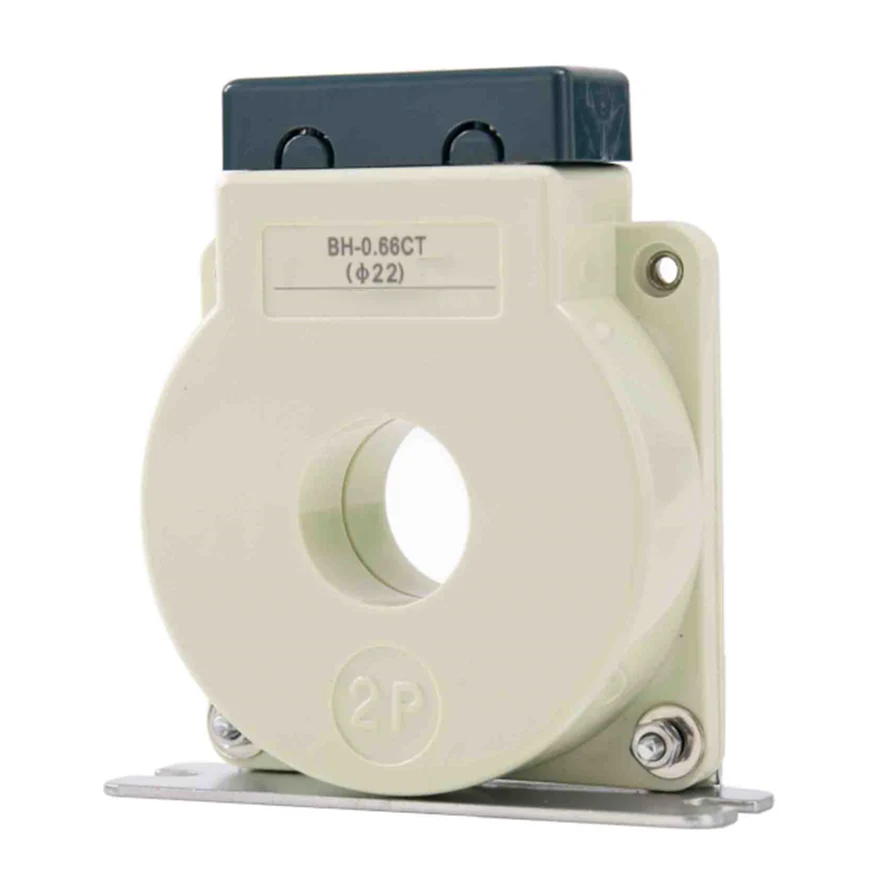

BH-0,66 V seeria voolutrafod on loodud voolu täpseks mõõtmiseks ja seireks madala pingega elektrisüsteemides. Neid trafosid kasutatakse laialdaselt energiahalduse, energiajaotuse ja tööstuslike rakenduste alal, tagades usaldusväärse ja täpse jõudluse.
. Suur täpsus: B-BH-666 V seeria pakub erakordset mõõtmise täpsust, vastates praeguste trafode rahvusvahelistele standarditele.
. Kompaktne disain: selle kompaktne ja kerge konstruktsioon võimaldab hõlpsalt paigaldada piiratud ruumi.
. Lai vooluvahemik: sobib laiaks voolu mõõtmiseks, muutes selle erinevate rakenduste jaoks mitmekülgseks.
. Vastupidav konstruktsioon: ehitatud kvaliteetsete materjalidega, tagades pikaajalise usaldusväärsuse ja vastupidavuse keskkonnateguritele.
. Ohutuse järgimine: vastab asjakohastele ohutus- ja jõudlusstandarditele, pakkudes kriitilistes rakendustes meelerahu.
• Energiahaldussüsteemid
• Energiajaotusvõrgud
• Tööstusautomaatika
• Taastuvenergia süsteemid
Tehnilised spetsifikatsioonid:
• Nimetatud pinge: 0,66 kV
• Sagedus: 50/60 Hz
• Täpsusklass: 0,5, 1,0
• isolatsioonitase: 3 kV
• Töötemperatuur: -25 ° C kuni +70 ° C

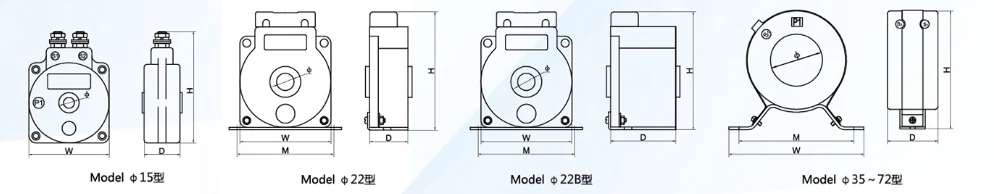

Ümar aken, aken kuue alates φ15 kuni toφ130.Fitssingle ja mitu kaablit.

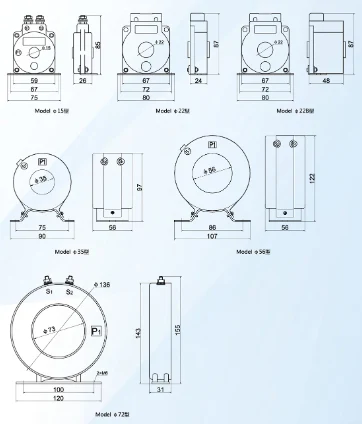

Mudel | Ülevaade mõõde (MM) | Akna mõõde (MM) | Instalatsiooniline mõõde (MM) | Paigaldusmeetod | ||
W | H | D | Φ | M | ||
Φ15 | 59 | 85 | 26 | 15 | I | |
Φ22 | 67 | 87 | 24 | 22 | 72 | H |
φ22b | 67 | 87 | 48 | 22 | 72 | H |
Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
Φ56 | 107 | 122 | 56 | 56 | 86 | H |
Φ72 | 120 | 155 | 31 | 73 | 100 | H |
Mudel | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
Kaabli läbimõõt | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
Täpsusklass | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
Esmane vool/sekundaarne Vool (A) |
Hinnatud koormus (VA) | ||||||
50 | 5 | 2.5 | |||||
60 | 25 | ||||||
75 | 25 | 2.5 | 25 | ||||
100 | 25 | 25 | 2.5 5 | 25 | |||
150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
200 | 25 | 5 | 10 | 5 | |||
250 | 5 | 10 | 5 | 5 | |||
300 | 5 10 | 5 15 | 5 | 5 | |||
400 | 5 10 | 5 15 | 5 | 5 | |||
500 | 10 | 10 | 5 | ||||
600 | 10 | 10 | 5 | ||||
750 | 5 10 | 5 10 | |||||
1000 | 15 | 10 | |||||
1200 | 15 |
