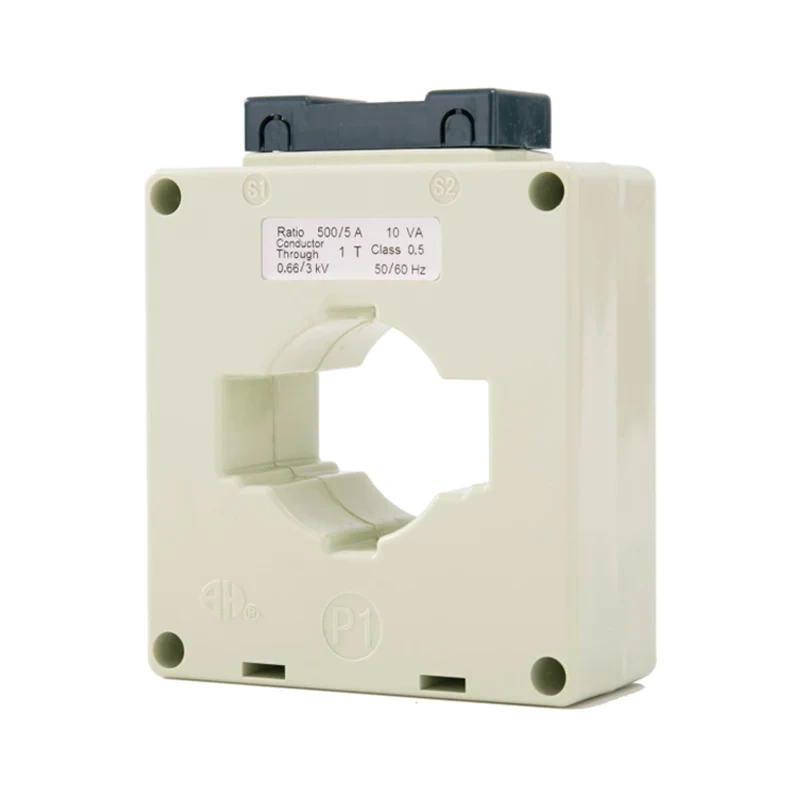

BH-0.66 I seeria voolutrafod on täppisinstrumendid, mis on mõeldud elektrivoolude täpseks mõõtmiseks ja jälgimiseks erinevates tööstuslikes rakendustes. Need praegused trafod on ehitatud kvaliteetsete materjalide ja arenenud tehnoloogiaga, et tagada usaldusväärne jõudlus ja pikaajaline vastupidavus.
. Suur täpsus: BH-0,66 I seeria voolutrafod pakuvad praeguses mõõtmisel suurt täpsust, muutes need sobivaks kriitilisteks rakendusteks, kui täpsus on hädavajalik.
. Lai rakendusvahemik: neid praeguseid trafosid saab kasutada laias valikus tööstuslikes seadetes, sealhulgas energiajaotus, energiahaldus ja seadmete jälgimine.
. Kompaktne disain: BH-0.66 I seeria voolutrafode kompaktne disain võimaldab hõlpsat paigaldamist kitsastes ruumides, ilma et see kahjustaks jõudlust.
. Tugev konstruktsioon: ehitatud karmide töötingimuste talumiseks on need praegused trafod vastupidavad ja usaldusväärsed isegi keerulises keskkonnas.
. Lihtne integreerimine: BH-0.66 I seeria praegused trafod on mõeldud hõlpsaks integreerimiseks olemasolevatesse elektrisüsteemidesse, muutes need ideaalseks projektide moderniseerimiseks või uuendamiseks.
Ristkülikukujuline astmeline aknaga, mis sobib nii bussiriba kui ka üksikute või multicablesiga. Maakakendid on mõõtvad ja mõõteriistad, mis on täidetud epoksüvaiguga korpuses
|

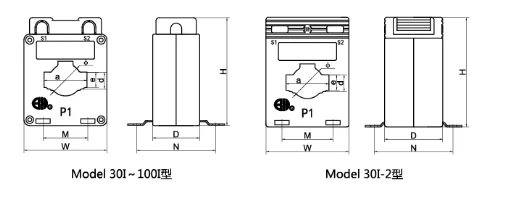

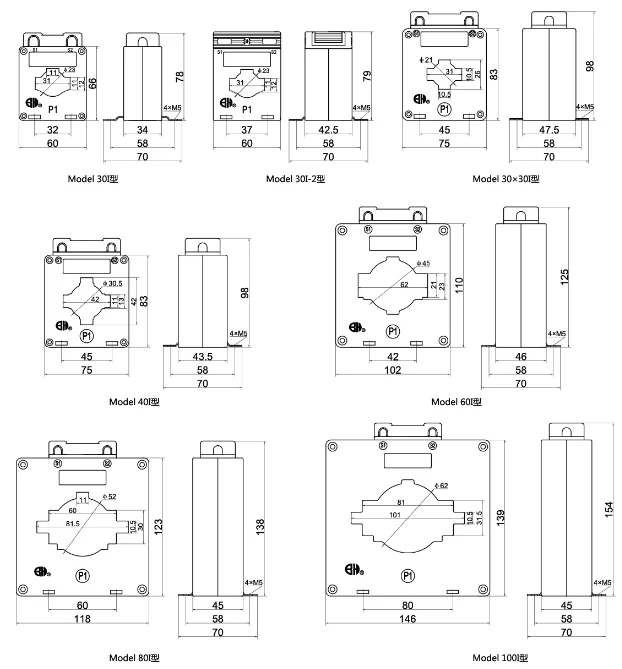

Mudel |
Ülevaade mõõde (MM) | Akna mõõde (MM) | Paigalduslik mõõde (MM) | Paigaldusmeetod | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30I-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Mudel | 30i | 30x30i | 40i | 60i | 80i | 100i | 30I-2 | |
| Kaabli läbimõõt | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max bushari suurus/qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Täpsusklass | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2S 0,5 1 | |
| Esmane vool/sekundaarne Vool (A) |
Hinnatud koormus (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
