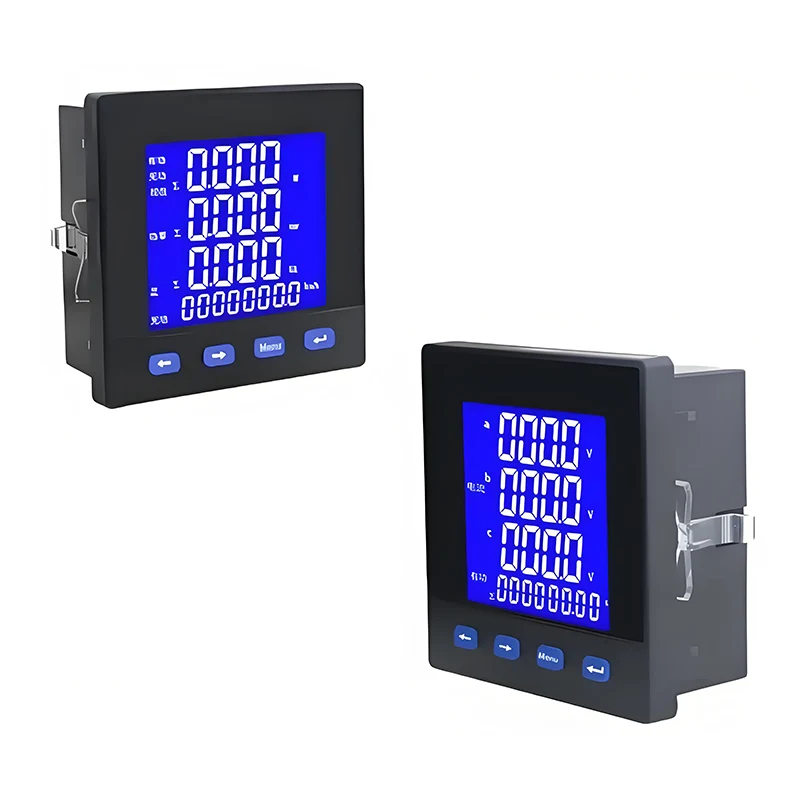

Multifunktsionaalne toitearvesti on omamoodi programmeeritav mõõtmine, kuvamine, digitaalne suhtlus.
Multifunktsionaalsed toitemõõturid, millel on sellised funktsioonid nagu kommunikatsioon ja võimsuse impulsi edastamine ja väljund, saavad lõpule viia energiamõõtmise, võimsuse mõõtmise, andmete kuvamise, kogumise ja edastamise ning seda saab laialdaselt kasutada alajaamade automatiseerimise, energiajaotuse automatiseerimise intelligentsete hoonete ning ettevõtete sisemise mõõtmise, haldamise ja haldamisel. Hindamine. Mõõtmise täpsus on 0,5, realiseerides LED-välja kuvamise ja RS-485 kaugjuhtimise digitaalse kommunikatsiooniliidese, kasutades Modbus-RTU kommunikatsiooniprotokolli.
|

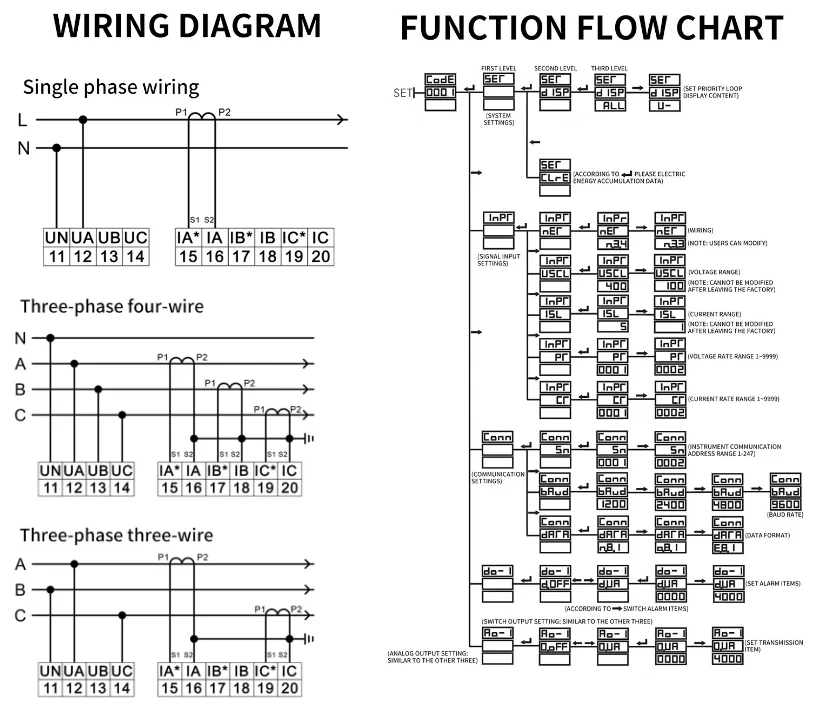

Juhtmestik |

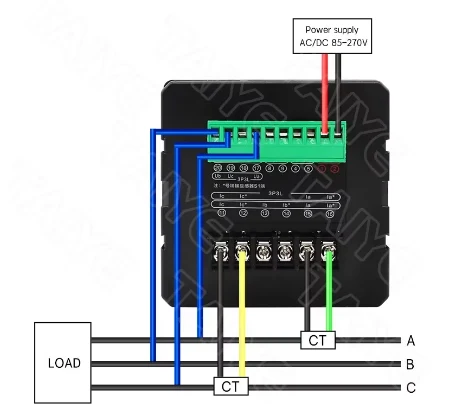

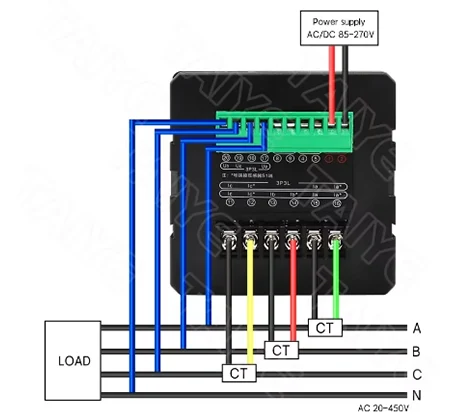

Kolmefaasiline neljajuhtmeline Y34/kolmefaasiline kolmejuhtmeline V33 |
|
Ulatus |
400 V/100 V |
|
Ülekoormus: |
Pidev: 1,2 korda, hetkeline: 2 korda |
|
Energiatarve: |
<1VA |
|
Vahemik: |
5a/1a |
|
Ülekoormus: |
Pidev: 1,2 korda, hetkeline: 2 korda |
|
Energiatarve: |
<1VA |
|
Sagedus: |
40 ~ 65Hz |
|
Toiteallikas: |
AC220V või AC/DC80-270V |
|
Elektrienergia impulss: |
Passiivne optokoutleri koguja väljund, fikseeritud impulsi laius 80 ms ± 20% |
|
Suhtlus: |
RS485 kommunikatsiooniliides, füüsiline sektsioon. Järgige rahvusvahelist standardset Modbus-RTU protokolli. Suhtlemiskiirus on 1200 ~ 9600. Kehtivuse meetod N81, E81, O81 |
|
Analoogväljund: |
0/4 ~ 20mA või 0 ~ 5/30VDC käigukasti väljund, programmeeritav seadistusülekandeüksused ja vastavad väärtused |
|
Relee väljund: |
Programmeeritav kaugjuhtimis-/häirerelee väljund. Maht 5A/250VAC, 5A/250VDC. Programmeeritav häirejõud, lüliti sisend, analoogsisend või kaugjuhtimisrežiim |
|
Telemeetrialüliti: |
Telemeetrialüliti sisendi mõõtmine, passiivne kuiv kontaktisisend, programmeeritav seotud häireväljund |
|
Mõõtmistase: |
võimsus (0,5), sagedus (± 0,1Hz), aktiivne energia (0,5S), reaktiivne energia (1), analoogsisend (0,5) |
|

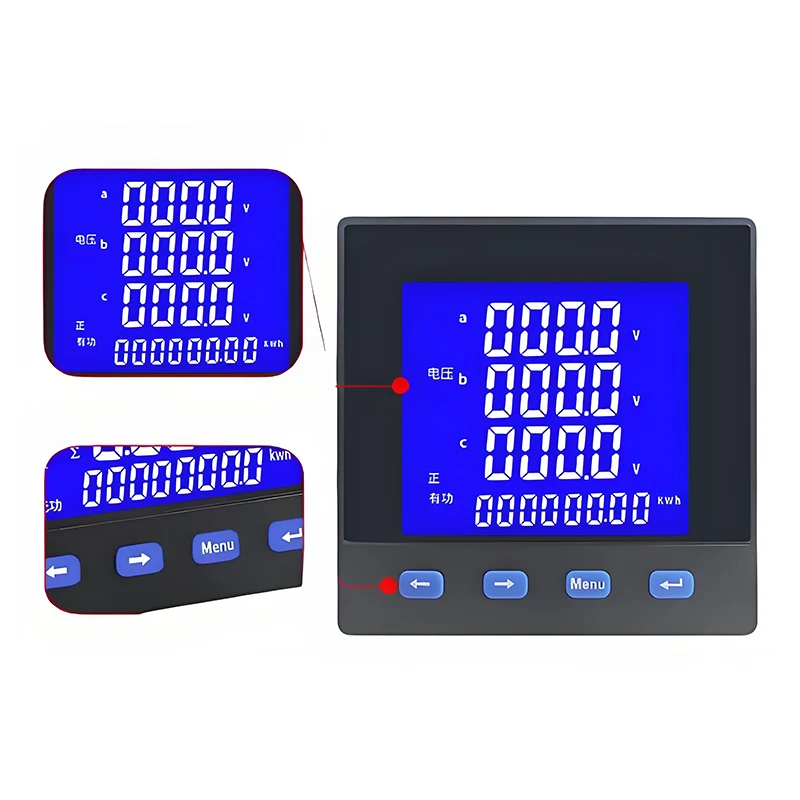

Kuvarežiim: |
LCD |
|
Töötemperatuur: |
-10 ~ 50ºC |

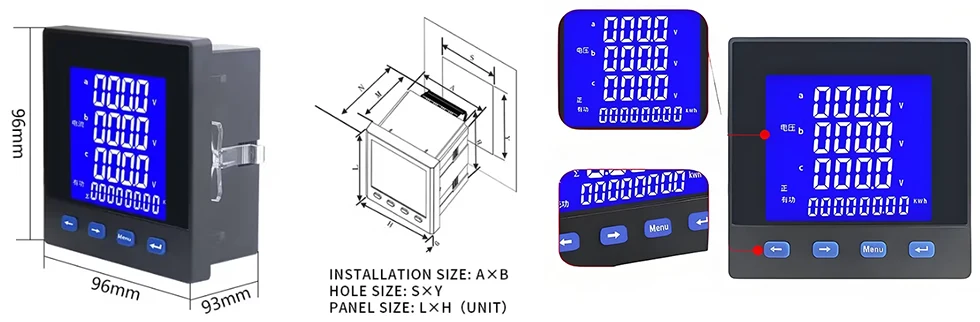

| Mõõtmed (LXH) Ühik (MM) |
Ekraanile sobiv suurus (AXB) Ühik (MM) |
Augusuurus (SXY) Ühik (MM) |
Kogusumma Pikkus (N) (mm) |
Sügavus (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
